Karaliaus Vilhelmo kanalo trasą sudarė: 700 m Takgrabės kanalas, 20 km Minijos upė, kurios plotis siekė 26–40 m, gylis 1,6–3,0 m; toliau 8,2 km ilgio iškastas kanalas iki Drevernos upės, pastarosios 500 m atkarpa kanalizuota ir iškastas 15 km ilgio, 19 m pločio, 1,6 m gylio kanalas iki Smeltės įlankos. Visu vakariniu kanalo pakraščiu nutiestas vilkimo takas.

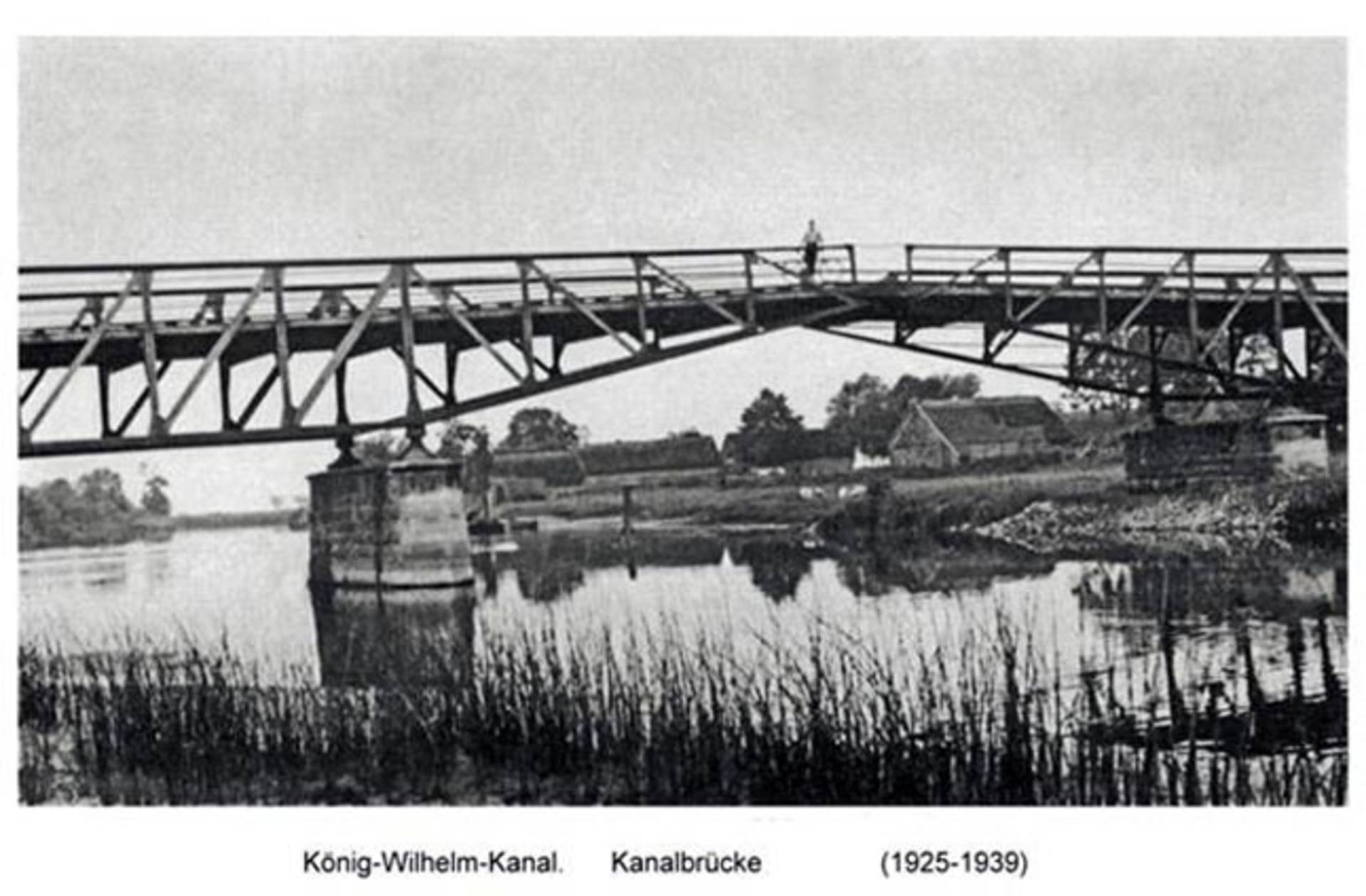

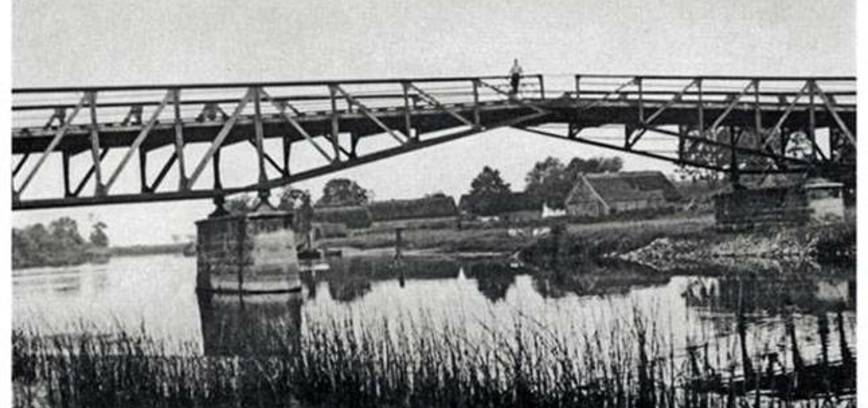

Per kanalą pastatyta 10 medinių tiltų (1902–1904 m. mediniai tiltai pakeisti metaliniais). Dalis tiltų kanalo pietų dalyje susprogdinta II Pasaulinio karo metais. Šiuo metu išlikę 2 tiltai su metalinėmis konstrukcijomis ir 7 tiltų atramų liekanos, kurių aukštis virš vandens buvo 5,15–5,65 m. Tiltų viduryje buvo 1,25 m pločio pakeliamos dalys, kad tilptų plaukiančių laivų stiebai ir garlaivių kaminai.
